پاورپوینت سقف عرشه فولادی

پاورپوینت سقف عرشه فولادی



پاورپوینت سقف عرشه فولادی

پاورپوینت سقف عرشه فولادی شامل ۵۳ اسلاید و قابل ویرایش می باشد. در این فایل معماری به بررسی کامل سقف عرشه فولادی، نحوه اجرای آن و دتایل های این سقف پرداخته می شود. تیم تحریریه سایت دانش فا به صورت تحصصی این مطالب را آماده سازی کرده است.

گوشه ای از توضیحات:

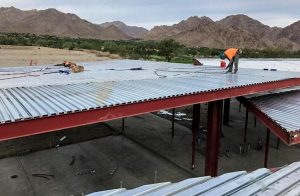

سقف عرشه فولادی با ورق های گالوانیزه ذوزنقه ای شکل آجدار بدون استفاده از میلگرد و حذف قالب بندی اجرا می ‏شود. وزن این سقف نسبت به سقف های مشابه حدود ۳۰ تا ۶۰ درصد کمتر می باشد و سرعت اجرای این سقف حدود ۱۲ برابر بیشتر از سقف های معمولی مانند دال بتنی و تیرچه بلوک می باشد. بار مرده این سقف با ۵ سانتیمتر بتون رویه ۱۹۰ کیلوگرم و با ۷ سانتی متر بتون رویه ۲۱۰ کیلوگرم بر مترمربع است بنابراین از بار مرده سقف تیرچه و بلوک ۱۵۰ کیلوگرم و از بار مرده سقف کمپوزیت ۶۰ کیلوگرم سبک تر می باشد.

بتن ریزی در این سقف از سطح بسیار صاف و یکپارچه برخوردار است که پس از آن نیاز به کف سازی و پوکه ریزی نمی باشد و با سرعت بالا آماده عملیات نازک کاری می باشد. در این سیستم، قالب بندی که یکی از مشکلات اجرایی ساختمان می باشد، حذف گردیده و اجرای سقف را با سرعت بالا عملی می کند و این امکان وجود دارد که بعد از تکمیل شبکه های تاسیساتی به صورت یکجا نسبت به بتن ریزی تمام سقف و طبقات اقدام نمود.

در مرحله بعد گل میخ ها (برشگیر) از روی بال پل ها و تیرهای فرعی نصب می شود.  نصب گل میخ ها توسط دستگاه صورت می‏ گیرد. پس از نصب گل میخ آرماتورهای حرارتی مورد نیاز سقف به صورت شبکه مش آرماتور بسته شده و سقف آماده بتن ریزی می گردد. باید توجه داشت ضخامت بتن از روی بالاترین سطح ورق نباید کمتراز ۵۰ میلیمتر باشد.

آرماتوربندی این سقف در صورتی که با استفاده از میلگردهای آجدار مرسوم و موجود در بازار صورت گیرد تا حدودی وقت‌گیر (نسبت به سایر مراحل اجرای این نوع سقف) خواهد بود اما در صورت استفاده از مش‌های آماده این مرحله از اجرای سقف نیز با سرعت قابل قبولی صورت خواهد پذیرفت البته این مش‌های آماده می‌بایست مطابق با استانداردهای مربوطه ساخته، حمل و نصب گردند.

پاورپوینت سقف عرشه فولادی شامل:

  • معرفی سقف‌های کامپوزیت عرشه فولادی

  • سقف کامپوزیت عرشه فولادی

  • تعریف سقف کامپوزیت

  • مشخصات سقف

  • مزایا و معایب

  • ویژگی های سقف عرشه فولادی

  • مراحل اجرا

  • روند اجرا

  • چرا سقف عرشه فولادی

  • مقایسه عمومی سقف عرشه فولادی‌ به نسبت سایر سقف‌های معمول

  • بتن ریزی در این سقف

  • مصالح سقف

  • ورق فولادی

  • برشگیر

  • آرماتور

  • بتن

  • روش های طراحی

  • ورق فولادی به عنوان قالب ماندگار

  • ورق فولادی به عنوان المان کششی

  • نصب گل میخ از دستگاه stud welder

  • نرم افزار طراحی

  • تصاویر دتایل های سقف عرشه فولادی
