دانلود پروژه پلان تاسیسات الکتریکی و مکانیکی

دانلود پروژه پلان تاسیسات الکتریکی و مکانیکی



دانلود پروژه پلان تاسیسات الکتریکی و مکانیکی

دانلود پروژه پلان تاسیسات الکتریکی و مکانیکی به صورت فایل DWG است و شامل یک آپارتمان با ابعاد ۲۰٫۵ در ۱۲٫۵ متر می باشد که دارای طبقات زیر زمین، همکف، طبقه اول تا سوم به صورت تیپ است. این فایل معماری آماده ارائه در درس تاسیسات الکتریکی و مکانیکی است. در ادامه تصاویری از پروژه قرار داده شده است.

این پروژه شامل:

  • پلان اتوکد کلیه طبقات به صورت اندازه گذاری شده

  • پلان لوله کشی آب سرد و گرم

  • پلان لوله کشی و جای گذاری صحیح شوفاژ

  • پلان محل قرارگیری Fire Box در ساختمان

  • پلان قرار گیری و شیب آبراهه ها و فاضلاب

  • پلان مشخص کردن محل کولر و کانال های کولر

  • پلان مشخص کردن اسپلیت ها

  • پلان سیم کشی تلفن، تلویزیون و آیفون

  • پلان سیم کشی برق و روشنایی طبقات

  • پلان محل قرارگیری لامپ ها

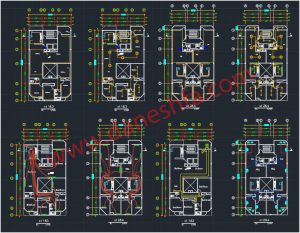

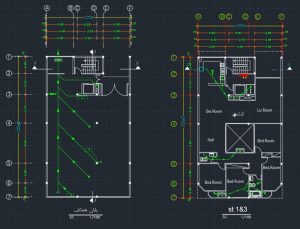

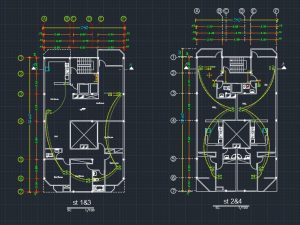

تصاویر برخی از پلان ها:



دانلود پروژه پلان تاسیسات الکتریکی و مکانیکی



دانلود پروژه پلان تاسیسات الکتریکی و مکانیکی
