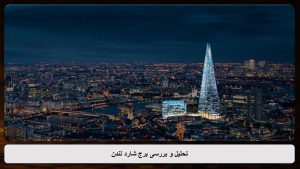

پاورپوینت تحلیل برج شارد لندن

پاورپوینت تحلیل برج شارد لندن

پاورپوینت تحلیل برج شارد لندن شامل ۴۴ اسلاید می باشد که به صورت تخصصی توسط تیم ترجمه سایت دانش فا تهیه و تنظیم شده است. این پاورپوینت به صورت فایل قابل ویرایش است و در آن تمامی قسمت های برج شارد لندن اثر رنزو پیانو تحلیل و بررسی تخصصی شده است. در ادامه می توانید قسمتی از مطالب به کار رفته شده و تصاویری از اسلایدها را مشاهده نمایید.



گوشه ای از توضیحات:

رنزو پیانو معمار ایتالیایی متولد ۱۴ سپتامبر ۱۹۳۷ است. وی در حال حاضر مدیریت شرکت “کارگاه ساختمانی رنزو پیانو” را برعهده دارد که دارای شعبه های مختلف در شهرهای پاریس، جنوآ و نیویورک می باشد. از زمان تاسیس این شرکت در سال ۱۹۸۱ حدود ۱۲۰ پروژه در اروپا، آمریکای شمالی، استرالیا و آسیای شرقی توسط آن به اتمام رسیده است.

شعبه جنوآ یک کارگاه برنامه ریزی است که در آن معماران، مهندسین ساختمانی، اقتصاددانان و دیگر متخصصین از رویکردی چند رشته ای برای حل مسائل استفاده می کنند. دفتر لندن نیز مسئول انجام تحقیقات علمی است. دفتری که هیوستون واقع شده است نیز به طور خاص برای انجام کار موزه هیوستون بنا شد.

ارتباط بین تیم های مختلف از طریق تلفن و کامپیوتر انجام می شود. موفقیت بی نظیر پروژه پامپیدو باعث شد پیانو موزه های دیگری نیز طراحی کند. یکی دیگر از شناخته شده ترین آثار او یعنی “مجموعه منیل” در هوستون که در سال ۱۹۸۷ افتتاح شد نیز جزو همین پروژه هاست. امروزه رنزو پیانو شاید یکی از مطرح ترین طراحان موزه است.

پروژه رنزو پیانو که با نام “برج لندن بریج” (برج پل لندن) یا شارد (به معنای تراشه) نیز شناخته می‎شود، با هزینه ۷۱۴ میلیون یورو و ارتفاع ۳۱۰ متر در زمانی که به اتمام رسید، بلندترین ساختمان در اروپا بود. این ساختمان بخشی از یک پروژه بزرگتر یعنی منطقه برج لندن است که در واکنش به سیاست شهردار لندن برای ترویج توسعه حمل و نقل ساخته شد تا پاسخگوی جریان شلوغ حمل و نقل عمومی شهروندان امروزه لندن باشد.

معمار پروژه قصد داشت تا ضربان قلب و زندگی لندن را در نمای شیشه ای ساختمان منعکس کند که فصل‎ها و تغییرات آب و هوایی را با تنوع رنگ‎ها به نمایش می‌گذاشت. شکل برج با اهمیت آن در خط افق شهر پس از باران که آبی رنگ است، تعیین شده است. هنگام غروب این رنگ قرمزتر خواهد شد. این ساختمان به گونه ای طراحی شده تا مانند یک شهر عمودی با عملکردهای مختلف باشد که ۲۴ ساعت شبانه روز سرزنده باقی می‎ماند.

طبق گفته رنزو پیانو، شکل و طراحی ساختمان تحت تاثیر ساختاری قرار دارد که صدها سال است خط افق لندن تحت تاثیر آن قرار دارد و آن برج‎های کلیساست. این علاقه به این نوع ساختارها باعث شده تا ساختمان همانطور که به سمت بالا می‎رود، باریک شود و شکلی سوزن مانند پیدا کند.

در اوایل سال ۲۰۱۱ هسته بتنی “شارد” به طبقه ۷۲ رسید و دارای ۲۴۵ متر ارتفاع بود. در ژانویه ۲۰۱۱  صفحات هیدرولیکی نصب شدند که برای ساختن طبقات هتل و بخش آپارتمانی برج اختصاص یافت و به طبقه ۶۹ رسید. در ۲۵ ژانویه ۲۰۱۱، پمپ های بتن شروع به بتن ریزی در طبقه ۴۱ کردند. ساختار روکش فلزی نیز پیشرفت کرد. در ماه آگوست، روکش های فلزی نیمی از ساختمان را در برگرفتند. با ادامه ساخت و ساز در اواسط ماه آگوست نیز جعبه های دور هسته بتنی برداشته شد. در اواخر سپتامبر ساختار فولادی نیز در حال نزدیک شدن به ارتفاع هسته بود و به ارتفاع تقریبی ۲۴۴ متر رسید.

در ۲۴ سپتامبر، آخرین جرثقیل، که تا آن زمان بلندترین جرثقیل در بریتانیا بود، بخش بالایی ساختمان را نصب کرد. این بخش بر اساس مدل های ۳D به صورت پیش ساخته و مونتاژ شده بود و با نصب آن “شارد” به بلندترین ساختمان در اتحادیه اروپا و حتی بلندتر از برج “کامرز بانک” (Commerzbank Tower) در فرانکفورت آلمان شد.

عنصر ساختاری اصلی این بنا، هسته بتنی در مرکز ساختمان است که آسانسورهای اصلی و پلکان فرار از حریق در آن قرار دارد که تمام بار جانبی که روی ساختمان است  را تحمل می‎کند. این ستون بتنی همچنین جایگاه سیستم های اصلی، کابل های برق، لوله های آب و لوازم تعمیرات است.

فونداسیون ساختمان نیز ۵۰ متر درون زمین فرو می رود. سازندگان مجبور بودند فونداسیون ساختمان قبلی را که دارای حفره های زیادی از پله های رها شده و محورهای زیر زمینی لندن بود، در نظر بگیرند و در عین حال ارتعاشات کار را در مرکز شهر به حداقل برسانند. بر فراز این ستون بتنی، صفحات کف بخش اداری با قاب های فولادی ساخته شده اند تا بیشترین فضای بدون ستون را پدید آورند.

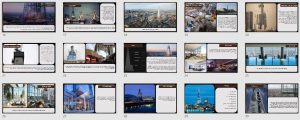

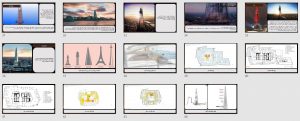

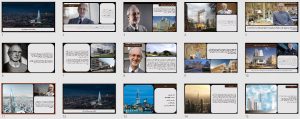

تصاویری از اسلایدها:









پاورپوینت تحلیل برج شارد لندن شامل:

  • معرفی رنزو پیانو

  • زندگی شخصی رنزو پیانو

  • موفقیت های رنزو پیانو

  • نظر رنزو پیانو در مورد معماری

  • نظر دیگران در مورد رنزو پیانو

  • تحلیل و بررسی برج شارد لندن

  • معرفی برج شارد لندن

  • بازسازی برج

  • فضای عمومی

  • مفهوم پروژه

  • بررسی ساخت و ساز بنا در سال های مختلف

  • ساخت و ساز بنا در سال ۲۰۰۹

  • ساخت و ساز بنا در سال ۲۰۱۰

  • ساخت و ساز بنا در سال ۲۰۱۱

  • ساخت و ساز بنا در سال ۲۰۱۲

  • فضاهای برج شارد لندن

  • بررسی طبقات ۲ تا ۲۸

  • طبقات ۵۳ تا ۶۳

  • طبقات ۶۸ تا ۷۲

  • طبقات ۷۵ تا ۸۷

  • توزیع طبقات

  • خم و شکن ها

  • سازه بنا

  • مصالح به کار رفته در برج شارد لندن

  • نمای برج

  • آسانسورها

  • مقایسه برج شارد لندن با سایر برج ها از نظر ارتفاع

  • سایت پلان برج شارد لندن

  • پلان طبقه نهم

  • پلان طبقه شانزدهم

  • پلان طبقه بیست و سوم

  • پلان طبقه سی و دوم

  • پلان طبقه سی و نهم

  • برش برج شارد لندن
